Floor Plan คือจุดสำคัญที่ช่วยให้เห็นภาพรวมของบ้านได้ชัดขึ้นว่า บ้านหลังนี้จะอยู่สบายและใช้งานได้จริงมากแค่ไหน โดยผังพื้นที่ดีจะต้องเห็นตำแหน่งห้อง การเชื่อมต่อพื้นที่ ทิศทางแสงและลม รวมถึงฟังก์ชันต่าง ๆ ได้ตั้งแต่ก่อนลงมือก่อสร้าง แต่จะรู้ได้อย่างไรว่า สัญลักษณ์นี้หมายถึงอะไร ถ้าอ่านผิดอาจทำให้เห็นภาพของบ้านคนละแบบและสร้างบ้านผิดได้
บทความนี้จะพาไปรู้จักวิธีอ่าน Floor Plan และสัญลักษณ์แผนผังบ้านง่าย ๆ ไปจนถึงหลักการเลือกและปรับแผนบ้านให้เหมาะกับครอบครัว เพื่อให้ได้บ้านที่ตอบโจทย์การใช้ชีวิตมากที่สุด
Key Takeaways
- Floor Plan คือสิ่งที่ช่วยให้เห็นภาพบ้านก่อนสร้างจริง ทั้งตำแหน่งห้อง ขนาดพื้นที่, ประตู, หน้าต่าง และการเชื่อมต่อระหว่างพื้นที่
- รู้จักสัญลักษณ์ใน Floor Plan ช่วยอ่านแบบได้ง่ายขึ้น ตั้งแต่ทิศทาง ประตู หน้าต่าง ผนัง เฟอร์นิเจอร์ เครื่องใช้ไฟฟ้า ไปจนถึงระบบประปา
- Floor Plan ที่ดีต้องตอบโจทย์การใช้ชีวิตของครอบครัว โดยคำนึงถึงการแบ่งพื้นที่ ความเป็นส่วนตัว การเดินภายในบ้าน และฟังก์ชันที่ใช้งานจริง
- ทิศทางแสง ลม และสัดส่วนพื้นที่มีผลต่อคุณภาพการอยู่อาศัย การวางตำแหน่งห้องและช่องเปิดอย่างเหมาะสมช่วยให้บ้านโปร่ง อยู่สบาย และใช้พื้นที่ได้คุ้มค่า
- บ้านที่ดีควรออกแบบให้รองรับทั้งการใช้งานปัจจุบันและอนาคต โดยเผื่อความยืดหยุ่นสำหรับการปรับเปลี่ยนห้องหรือฟังก์ชัน เมื่อสมาชิกในครอบครัวมีความต้องการเปลี่ยนไป
Floor Plan คืออะไร?
“ผังพื้น” หรือ Floor Plan คือ แบบแปลนแผนผังบ้านที่มองพื้นที่ภายในบ้านจากด้านบน เพื่อแสดงการจัดวางพื้นที่และองค์ประกอบต่าง ๆ เช่น ห้องนอน ห้องน้ำ ห้องครัว ห้องนั่งเล่น ประตู และบันได ทำให้เห็นภาพรวมว่าพื้นที่แต่ละส่วนเชื่อมต่อและใช้งานอย่างไร
ทำไม Floor Plan ถึงสำคัญก่อนสร้างหรือเลือกซื้อบ้าน?
หน้าที่ของ Floor Plan คือช่วยให้เห็นภาพรวมของผังบ้านก่อนลงมือสร้างหรือเลือกซื้อ ทั้งขนาดและสัดส่วนของแต่ละห้อง ตำแหน่งประตู หน้าต่าง บันได รวมถึงการเชื่อมต่อของพื้นที่ต่าง ๆ ทำให้ประเมินได้ว่าฟังก์ชันและการจัดวางพื้นที่เหมาะกับการใช้ชีวิตหรือไม่ และช่วยลดปัญหาที่อาจเกิดขึ้นภายหลังจากการก่อสร้างหรือเข้าอยู่อาศัย
Floor Plan ต่างจาก Unit Plan อย่างไร?
Floor Plan และ Unit Plan ต่างกันที่ขอบเขตของพื้นที่ที่แสดงในแบบแปลน โดย Floor Plan จะเน้นภาพรวมของแผนผังอาคารหรือพื้นที่ทั้งชั้น แสดงตำแหน่งยูนิต โถงทางเดิน บันได และพื้นที่ส่วนกลาง ขณะที่ Unit Plan จะเจาะรายละเอียดเฉพาะภายในผังห้องห้องหนึ่งยูนิต เช่น ห้องนอน ห้องน้ำ ห้องนั่งเล่น ประตู หน้าต่าง และพื้นที่ใช้สอยต่าง ๆ
สัญลักษณ์พื้นฐานใน Floor Plan ที่ควรรู้ก่อนอ่านแบบ
การอ่าน House Floor Plan ให้เข้าใจ ควรรู้ความหมายของสัญลักษณ์ต่าง ๆ ที่ใช้แทนองค์ประกอบภายในบ้านด้วย เพราะจะช่วยให้มองภาพการใช้งานและรายละเอียดของบ้านได้ชัดเจนยิ่งขึ้น
1. อัตราส่วนย่อและทิศทาง (เข็มทิศ)
อัตราส่วนย่อใช้บอกความสัมพันธ์ระหว่างขนาดในแบบกับขนาดจริงของบ้าน เช่น 1:100 หมายถึง 1 หน่วยในแบบเท่ากับ 100 หน่วยในพื้นที่จริง ส่วนสัญลักษณ์เข็มทิศใช้ระบุทิศเหนือ ใต้ ออก และตก ช่วยให้ประเมินทิศทางของบ้านและการรับแสงแดดในแต่ละพื้นที่ได้
2. สัญลักษณ์ประตู
สัญลักษณ์ประตูมักแสดงเป็นเส้นพร้อมส่วนโค้ง เพื่อบอกทั้งตำแหน่งและทิศทางการเปิดของประตู โดยอาจพบทั้งประตูบานเปิดเดี่ยว ประตูบานคู่ และประตูบานเลื่อน การดูทิศทางเปิดจะช่วยให้รู้ว่าพื้นที่หน้าประตูมีระยะเพียงพอและไม่กีดขวางการใช้งานหรือไม่
3. สัญลักษณ์หน้าต่าง
สัญลักษณ์หน้าต่างใน Floor Plan คือเส้นหรือกรอบที่อยู่บนแนวผนัง เพื่อบอกตำแหน่งและรูปแบบของหน้าต่าง เช่น หน้าต่างบานเปิดหรือบานเลื่อน การสังเกตตำแหน่งหน้าต่างช่วยให้ประเมินการรับแสง การระบายอากาศ และความสัมพันธ์ระหว่างพื้นที่ภายในกับภายนอกบ้านได้
4. สัญลักษณ์ผนังและกำแพง
ผนังและกำแพงมักแสดงด้วยเส้นที่มีความหนาต่างกัน โดยผนังโครงสร้างจะมีลักษณะหนากว่าผนังกั้นพื้นที่ทั่วไป สัญลักษณ์เหล่านี้ช่วยให้แยกขอบเขตของแต่ละห้องและเข้าใจโครงสร้างโดยรวมของบ้าน รวมถึงพิจารณาได้ว่าผนังส่วนใดอาจปรับเปลี่ยนได้หรือไม่ได้
5. สัญลักษณ์เครื่องใช้ไฟฟ้า
เครื่องใช้ไฟฟ้าและอุปกรณ์ที่ติดตั้งภายในบ้านมักถูกแสดงด้วยรูปทรงหรืออักษรย่อ เช่น ตู้เย็น เตาไฟฟ้า เครื่องซักผ้า หรือเครื่องปรับอากาศ การดูสัญลักษณ์เหล่านี้ช่วยให้ทราบตำแหน่งติดตั้งและประเมินว่าการจัดวางเครื่องใช้ไฟฟ้าสอดคล้องกับพื้นที่และการใช้งานจริงหรือไม่
6. สัญลักษณ์เฟอร์นิเจอร์
เฟอร์นิเจอร์ใน Floor Plan Design มักแสดงด้วยรูปทรงที่ย่อส่วนตามมาตราส่วน เช่น เตียง โซฟา โต๊ะ ตู้เสื้อผ้า และโต๊ะรับประทานอาหาร เพื่อให้เห็นขนาดและระยะการใช้งานของพื้นที่ การดูตำแหน่งเฟอร์นิเจอร์ประกอบจะช่วยประเมินได้ว่าห้องมีพื้นที่เพียงพอต่อการจัดวางและการเดินภายในห้องหรือไม่
7. สัญลักษณ์ระบบประปา
สัญลักษณ์ระบบประปาใช้แสดงตำแหน่งของสุขภัณฑ์และอุปกรณ์ที่เกี่ยวข้องกับน้ำ เช่น อ่างล้างหน้า โถสุขภัณฑ์ ฝักบัว อ่างอาบน้ำ และซิงก์ล้างจาน ทำให้เห็นแนวทางการจัดวางพื้นที่เปียกและตำแหน่งจุดใช้น้ำภายในบ้าน ซึ่งเป็นข้อมูลสำคัญสำหรับการออกแบบและตรวจสอบการใช้งานของห้องน้ำและห้องครัว

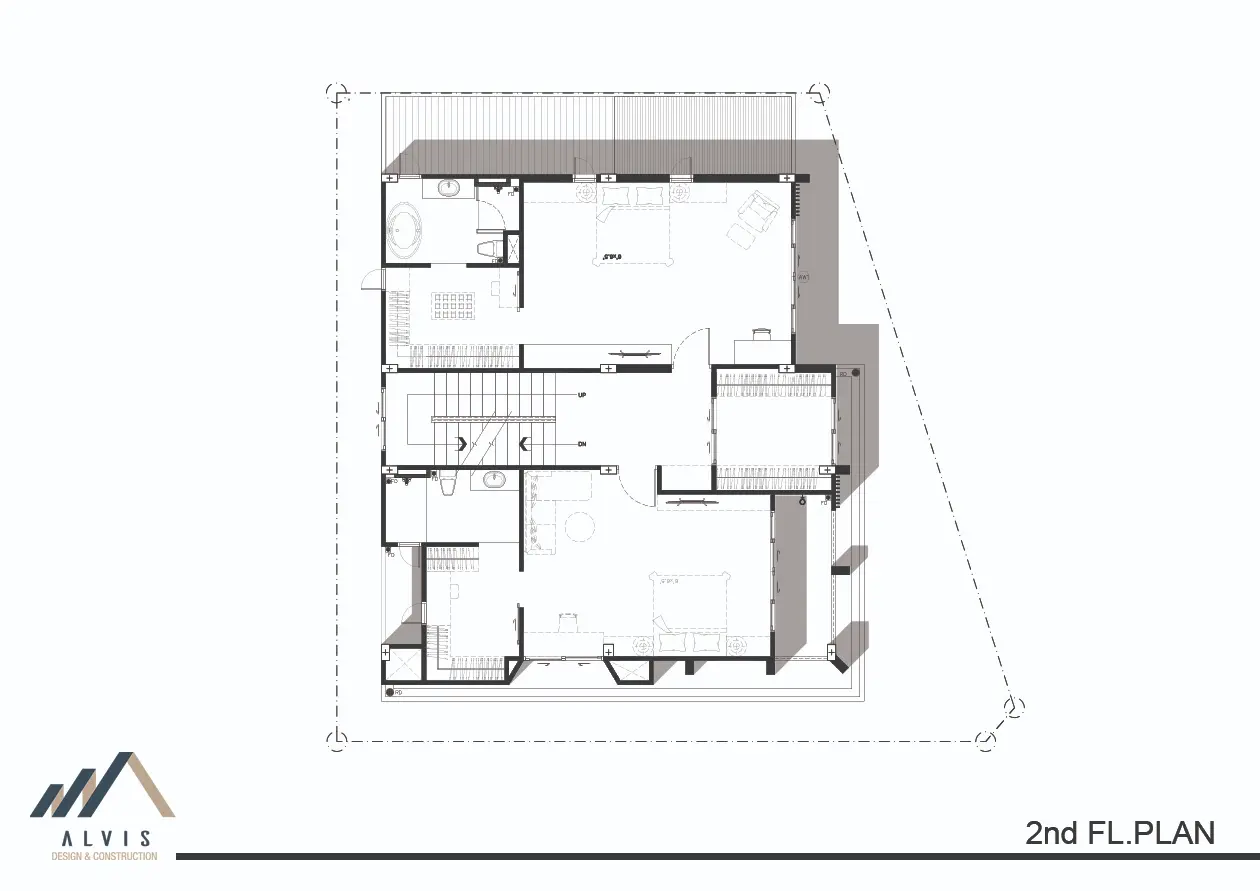

คุณสมบัติของ Floor Plan ที่ดี มีลักษณะอย่างไร?
Floor Plan ที่ดีต้องวาดแบบบ้านโดยพิจารณาการจัดวางพื้นที่ให้สัมพันธ์กับการใช้ชีวิตจริงของคนในครอบครัว เพื่อให้บ้านที่สร้างหรือเลือกซื้อสามารถใช้งานได้อย่างสะดวกในระยะยาว โดยควรมีคุณสมบัติดังนี้
จัดวางห้องให้เหมาะกับการใช้งานจริงของครอบครัว
Floor Plan ที่ดีควรแบ่งพื้นที่ภายในบ้านอย่างเป็นสัดส่วน โดยแยกพื้นที่ส่วนกลาง เช่น ห้องรับแขก ห้องนั่งเล่น และห้องรับประทานอาหารออกจากพื้นที่ส่วนตัวอย่างห้องนอน เพื่อให้สมาชิกในบ้านสามารถทำกิจกรรมต่าง ๆ ได้โดยไม่รบกวนกัน
ทิศทางลมและแสงธรรมชาติ
การเขียนแปลนบ้านที่ดีควรมีการวางตำแหน่งบ้านและช่องเปิดให้เหมาะกับทิศทางลมและแสงแดด ช่วยให้พื้นที่ภายในบ้านมีอากาศถ่ายเทและได้รับแสงธรรมชาติอย่างเหมาะสม ควรสังเกตตำแหน่งหน้าต่าง ประตู รวมถึงพิจารณาพื้นที่ที่ต้องการการระบายอากาศ เช่น ห้องครัวและห้องน้ำ เพื่อลดความอับชื้น
สัดส่วนพื้นที่ใช้สอยเทียบพื้นที่รวม
The Floor Plan ที่ดีควรจัดสรรพื้นที่ให้เหมาะกับกิจกรรมของครอบครัว โดยลดพื้นที่สูญเปล่า และให้ความสำคัญกับขนาดของห้องที่ต้องใช้งานจริง เช่น แปลนห้องนั่งเล่นควรมีพื้นที่เพียงพอสำหรับสมาชิกในบ้าน ขณะที่ห้องครัวควรเหมาะกับลักษณะการทำอาหารของครอบครัว
ตำแหน่งห้องที่ควรเลือกและควรเลี่ยง
การออกแบบบ้านควรพิจารณาตำแหน่งของห้องต่าง ๆ ว่าสัมพันธ์กับแหล่งเสียง กลิ่น ความร้อน และพื้นที่ใช้งานอื่นอย่างไร เช่น ห้องนอนไม่ควรอยู่ติดพื้นที่ที่มีเสียงรบกวน หรือห้องครัวควรมีช่องระบายอากาศที่เหมาะสม รายละเอียดเหล่านี้จาก Floor Plan คือสิ่งที่ช่วยให้ประเมินคุณภาพการอยู่อาศัยได้

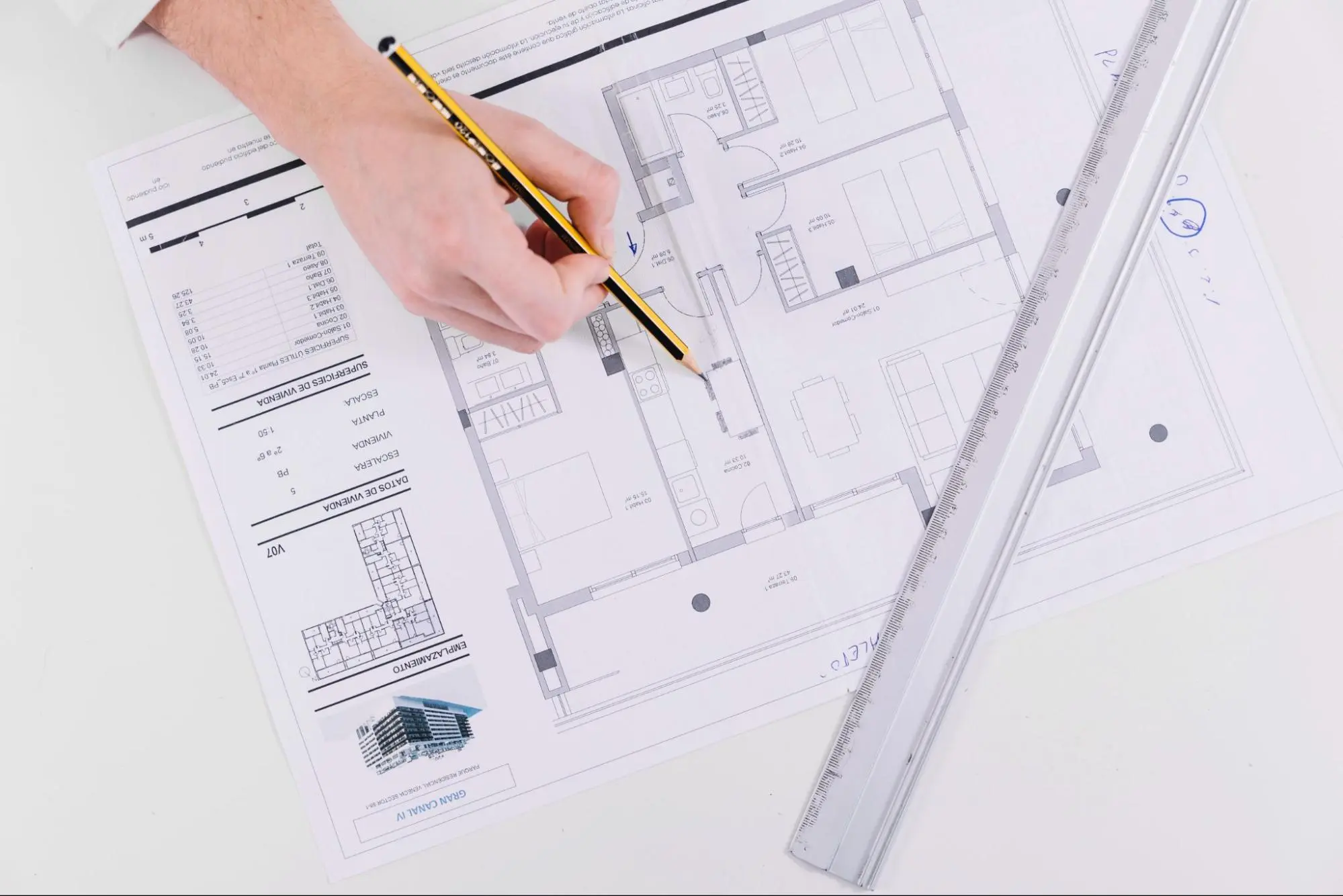

วิธีใช้ Floor Plan ตอนวางแผนสร้างบ้านกับผู้เชี่ยวชาญ
Floor Plan คือ เครื่องมือในการสื่อสารระหว่างเจ้าของบ้านกับสถาปนิกหรือผู้เชี่ยวชาญด้านการรับสร้างบ้าน ช่วยให้เห็นภาพการจัดวางแผนผังห้อง และปรับแบบให้ตรงความต้องการ โดยวิธีใช้ื Floor Plan มีดังนี้
ใช้ผังพื้นตรวจสอบก่อนเซ็นสัญญาก่อสร้าง
หนึ่งในขั้นตอนการสร้างบ้านที่สำคัญคือใช้ Floor Plan ตรวจสอบรายละเอียดสำคัญให้ครบ ทั้งจำนวนและขนาดห้อง ตำแหน่งประตูหน้าต่าง ทิศทางการเปิด รวมถึงตรวจสอบว่าการจัดวางสอดคล้องกับความต้องการที่ตกลงกับผู้รับเหมาหรือไม่ เพื่อลดโอกาสเกิดความผิดพลาดหรือการแก้แบบเพิ่มเติมภายหลัง
ใช้สื่อสารกับสถาปนิกให้ตรงไลฟ์สไตล์ครอบครัว
Floor Plan ช่วยให้เจ้าของบ้านสามารถสื่อสารความต้องการกับสถาปนิกได้เป็นรูปธรรมมากขึ้น โดยควรบอกลักษณะการใช้ชีวิตของสมาชิกในครอบครัว จากนั้นจึงใช้ผังพื้นร่วมกับพิจารณาการไหลเวียนของพื้นที่ แสงธรรมชาติ และความเป็นส่วนตัว เพื่อให้ได้แบบบ้านโมเดิร์นหรือสไตล์ต่าง ๆ ที่ต้องการสามารถตอบโจทย์การใช้งานจริง
ปรับผังพื้นให้เหมาะกับที่ดินและงบประมาณ
การวาดแปลนบ้านควรพิจารณาควบคู่กับขนาดและรูปทรงของที่ดิน รวมถึงงบประมาณ เพื่อให้พื้นที่ใช้สอยไม่เกินความจำเป็นและก่อสร้างได้จริง หากงบประมาณจำกัด อาจลดพื้นที่ที่ไม่ได้ใช้งานบ่อย ขณะเดียวกันควรเผื่อความยืดหยุ่นสำหรับการปรับเปลี่ยนพื้นที่ในอนาคต
ALVIS ออกแบบทุก Floor Plan อย่างใส่ใจ เพื่อให้บ้านที่เหมาะกับคุณอย่างแท้จริง
Floor Plan คือเครื่องมือสำคัญที่ช่วยให้เจ้าของบ้านมองเห็นภาพรวมของพื้นที่ ตรวจสอบฟังก์ชัน และปรับแบบให้เหมาะกับการใช้ชีวิตก่อนเริ่มก่อสร้างจริง การมีผู้เชี่ยวชาญช่วยวางแผนตั้งแต่การออกแบบไปจนถึงการก่อสร้าง จึงช่วยลดความผิดพลาดและทำให้ได้บ้านที่ตรงความต้องการมากขึ้น
สำหรับผู้ที่กำลังมองหาบริการรับสร้างบ้านในกรุงเทพ ALVIS ให้ความสำคัญกับการออกแบบโมเดลบ้านให้ตอบโจทย์ผู้อยู่อาศัย พร้อมประสบการณ์กว่า 30 ปี มีระบบติดตามดูแลการก่อสร้างผ่าน Application และกล้องวงจรปิดแบบ Real-time รวมถึงรองรับแนวคิด Smart Home เพื่อเพิ่มความสะดวกสบายให้บ้านของคุณในทุกขั้นตอน
สามารถดูรายละเอียดเพิ่มเติม หรือติดต่อสอบถามได้ที่
- FB : ALVIS design & construction
- IG: alvisdecons
- Line : @alvisdecons
- Tel : ติดต่อสำนักงาน 02-491-6399
- ติดต่อบุคคล 064-494-4156
คำถามที่พบบ่อย (FAQs)
Floor Plan กับ Layout Plan ใช้แทนกันได้ไหม?
สามารถทดแทนได้ในบางบริบท เพราะทั้ง Floor Plan และ Layout Plan ใช้แสดงการจัดวางพื้นที่จากมุมด้านบน แต่ในเชิงเทคนิค Floor Plan จะเน้นโครงสร้างบ้าน ส่วน Layout Plan เน้นการจัดวางองค์ประกอบ
Floor Plan ต่างจากแบบก่อสร้าง (Construction Drawing) อย่างไร?
Floor Plan เน้นแสดงผังและการจัดวางพื้นที่ภายในอาคาร ส่วนแบบก่อสร้าง เป็น ชุดแบบรายละเอียดสำหรับใช้ก่อสร้างจริง ครอบคลุมทั้งงานสถาปัตยกรรม โครงสร้าง ระบบไฟฟ้า และระบบสุขาภิบาล
ก่อนสร้างบ้านควรขอดู Floor Plan กี่แบบจากผู้เชี่ยวชาญ?
ก่อนสร้างบ้าน ควรขอดู Floor Plan อย่างน้อย 2-3 แบบจากสถาปนิกหรือผู้เชี่ยวชาญ เพื่อเปรียบเทียบการจัดวางพื้นที่ ฟังก์ชัน ทิศทางแสงและลม ก่อนเลือกแบบที่ตอบโจทย์กับตัวเองที่สุด
